蝶閥的類型介紹及區分
發布時間：
2024-06-04
蝶閥是一種常用的閥門類型，具有結構簡單、體積小、重量輕、啟閉迅速等優點，廣泛應用于各種工業領域。本文將介紹蝶閥的主要類型及其區分方法。
一、蝶閥的類型

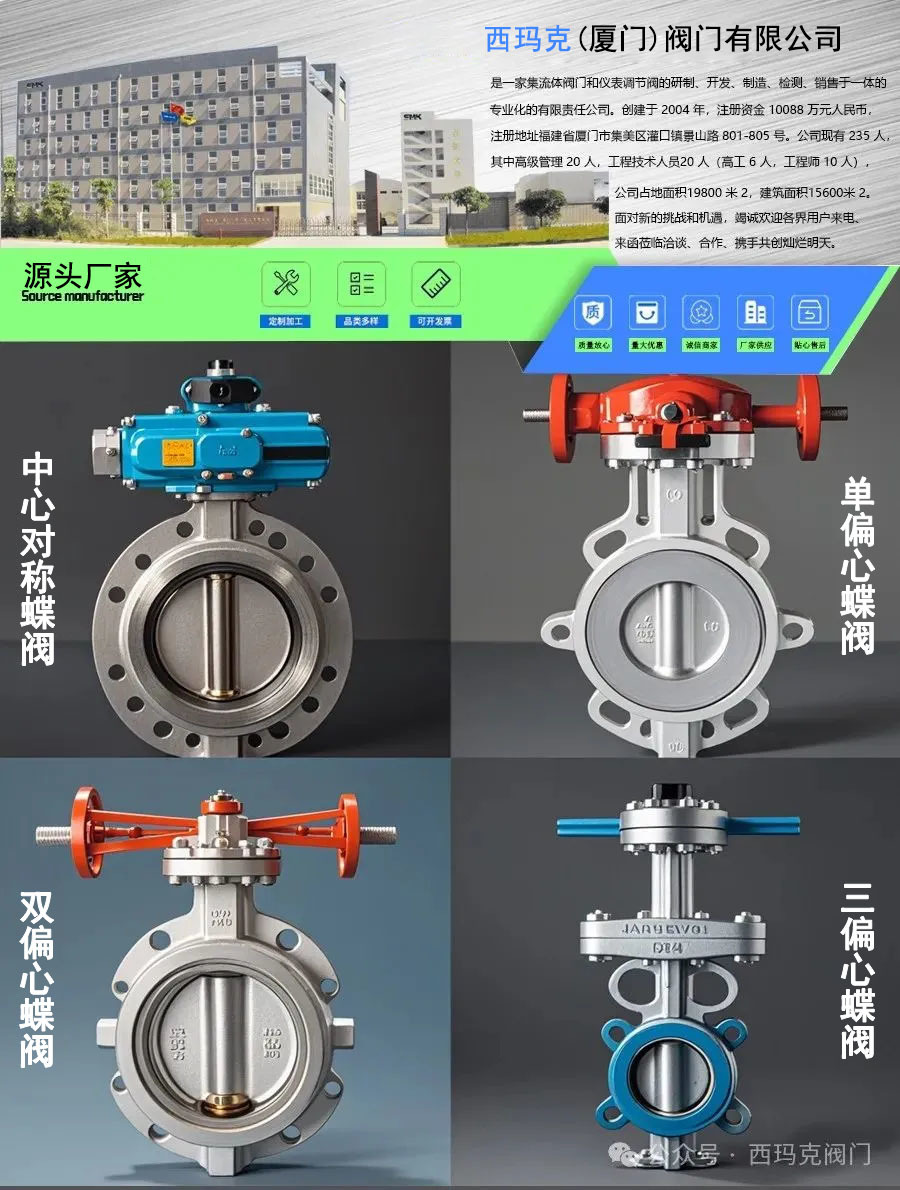

1. 按結構形式分類：
• 中心對稱蝶閥：閥桿軸心線與蝶板中心平面在同一位置，結構簡單，制造方便，但密封性能相對較差。
• 單偏心蝶閥：閥桿軸心線偏離蝶板中心平面，可減少閥座磨損，提高密封性能。
• 雙偏心蝶閥：閥桿軸心線與蝶板密封面的中心線偏離，具有更好的密封性能和啟閉性能。
• 三偏心蝶閥：在雙偏心蝶閥的基礎上增加了一個斜錐密封面，可實現零泄漏，是目前性能最好的蝶閥之一。

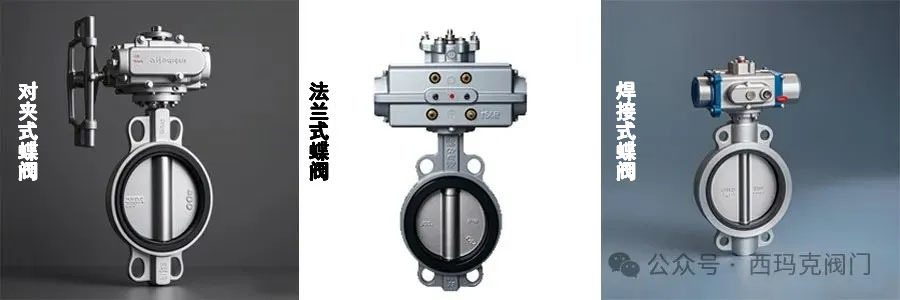

2. 按連接方式分類：
• 對夾式蝶閥：通過螺栓將閥門夾在管道法蘭之間，安裝方便，但拆卸較為困難。
• 法蘭式蝶閥：通過法蘭與管道連接，拆卸方便，但安裝相對復雜。
• 焊接式蝶閥：通過焊接與管道連接，適用于高溫、高壓等惡劣工況。

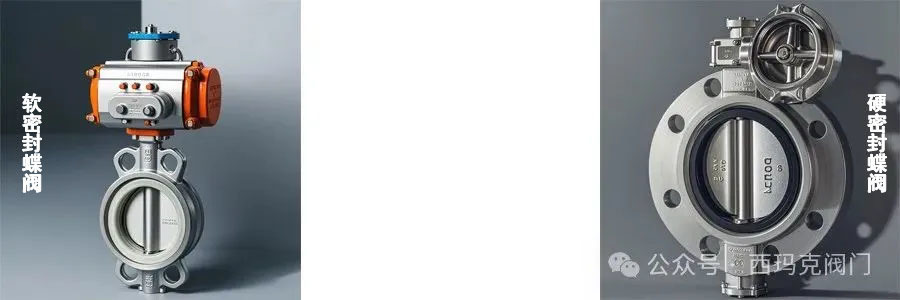

3. 按密封材料分類：
• 軟密封蝶閥：采用橡膠、塑料等軟質材料作為密封件，密封性能好，但適用溫度范圍較窄。
• 硬密封蝶閥：采用金屬等硬質材料作為密封件，適用于高溫、高壓等工況，但密封性能相對較差。

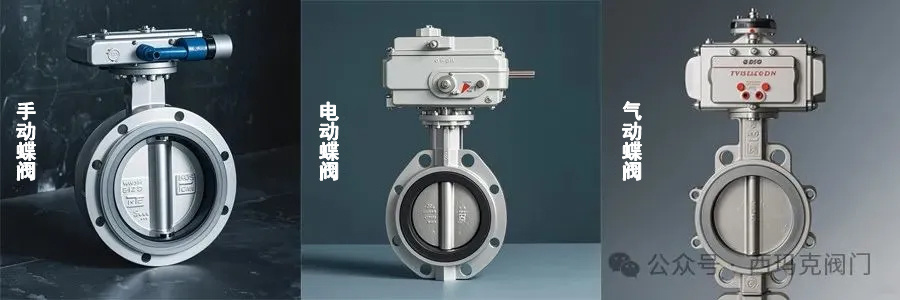

4. 按驅動方式分類：
• 手動蝶閥：通過手柄或蝸輪蝸桿等機構手動操作閥門的啟閉。
• 電動蝶閥：通過電動機驅動閥門的啟閉，可實現遠程控制和自動化操作。
• 氣動蝶閥：通過壓縮空氣驅動閥門的啟閉，適用于易燃易爆等危險場所。
二、蝶閥的區分方法
1. 結構形式：通過觀察蝶閥的外觀結構，可以初步判斷其結構形式。例如，中心對稱蝶閥的閥桿軸心線與蝶板中心平面在同一位置，而偏心蝶閥的閥桿軸心線則偏離蝶板中心平面。
2. 連接方式：根據蝶閥與管道的連接方式，可以區分對夾式蝶閥、法蘭式蝶閥和焊接式蝶閥等。
3. 密封材料：查看蝶閥的密封件材質，可以確定其是軟密封蝶閥還是硬密封蝶閥。
4. 驅動方式：觀察蝶閥的驅動裝置，可以判斷其是手動蝶閥、電動蝶閥還是氣動蝶閥。
在實際應用中，需要根據具體的工況要求和使用條件選擇合適類型的蝶閥。同時，還應注意蝶閥的材質、壓力等級、溫度范圍等參數，以確保其能夠滿足實際需求。
希望本文對您了解蝶閥的類型及區分方法有所幫助。
